N-Bausätze / N construction kits
VOLLMER
Wasserturm

Bild Pfeil links     vorhergehend / previous      Bild Pfeil links                         Bild Home                         Bild Pfeil rechts     weiter / next      Bild Pfeil rechts

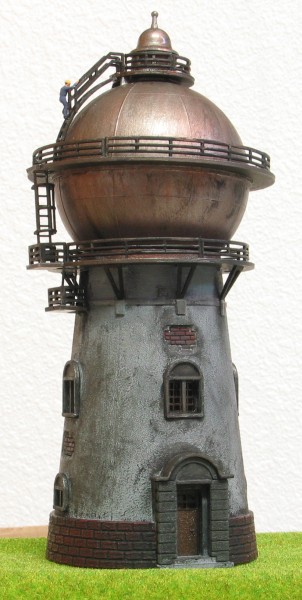

Abbildung Vollmer 7543

Hersteller / manufacturer : Vollmer
Katalog-Nr. / article no : 7543
Bezeichnung : Wasserturm
Bauzeit : Februar/März 2007

Achtung!: Fehler in der Bauanleitung!

Mein Bausatz hat schon ein paar Jahre auf dem Buckel und der Fehler wurde lt. Vollmer in neueren Auflagen korrigiert. Natürlich können noch bei Händlern oder auf Börsen Altbestände mit fehlerhafter Bauanleitung vorhanden sein. Es dreht sich um das Geländer beiderseits der Leiter im oberen Bereich der "Wasserkugel" - Bauanleitung Schritt E:
Laut Bauanleitung werden die beiden Geländerbauteile 28290 und 28291 komplett direkt an der Leiter 28300 befestigt.

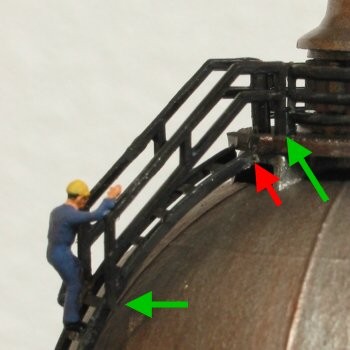

Das ist falsch (siehe roter Pfeil), wie man im Schritt F sehen kann: Das obere Teil der Geländer wird auf der oberen Plattform direkt am dort umlaufenden Geländer befestigt - siehe rechter grüner Pfeil:

Datail Vollmer 7543


Nur die unteren Teile dieser Geländer werden an der Leiter befestigt (linker grüner Pfeil).



Fotos: Georg Blees mit Canon Powershot G2
